汽車水泵電機定子自動化裝配線

作者：編輯：來源：發布日期： 2024.07.04

信息摘要：

通過合利士智能裝備，對于汽車水泵電機的定子組裝線通過先進的自動化機械設備，智能控制系統和設備檢測環節。不僅實現水泵電機定子能夠在汽車中發揮穩…

汽車水泵電機定子是水泵電機中的固定組成部分，其主要作用是將電能轉化成機械能來驅動水泵的正常運轉，從而實現水的供應、排放等功能。它主要由定子鐵芯、定子繞組等關鍵部件組成。

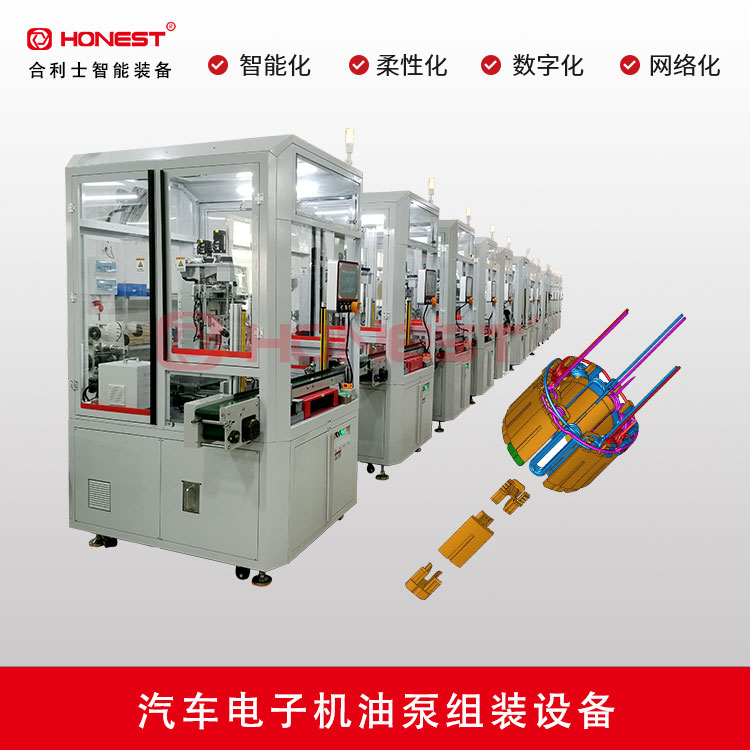

汽車電子機油泵組裝設備2

汽車水泵電機定子裝配生產線流程可分為以下工序：

①內定子鐵芯上料&檢測機：內定子鐵芯供料分吸塑盤或料盤方式，需將鐵芯上料至料倉，設備自動進行分盤操作并送料至上料抓取位。
②繞線：采用外側進行繞線而后壓裝鐵芯外圈的工藝，確保定子組裝的精度和穩定性；并通過預設的程序和參數，伺服張力器的精準控制繞線張力、剝漆機構自動剝除漆皮、視覺檢測實時檢測繞線質量以及剪刀機構根據需求精準剪切繞線，以便于確保定子鐵芯繞線的質量和穩定性。
③外定子壓裝機：搬運模組配合視覺引導自動抓取外定子上料，通過精確的視覺系統定位外定子的位置并確保其尺寸符合壓裝要求；隨后，將外定子鐵芯加熱至設定溫度，使其具有更好的塑性，從而更容易與內定子壓裝在一起。
④折線機：待引線折彎的定子自動從傳送托盤上被抓取并上料至轉盤定位。轉盤上的自動折彎機構根據預設參數對引線進行折彎。
⑤防水套組裝&剪線：防水套振盆排列出料并找正位置，引線預夾定位，并將定子引線按指定長度裁切，通過視覺拍照檢測定子引線是否有變形。

⑥引線焊錫：定子鐵芯傳送托盤傳送至焊錫工位，設備自動抓取定子翻轉后定子引線助焊劑，定子引線浸錫。浸錫時間通過程序設定，溫度傳感器檢測錫爐溫度，浸錫后通過視覺拍照檢查有無明顯的漏浸錫不良。

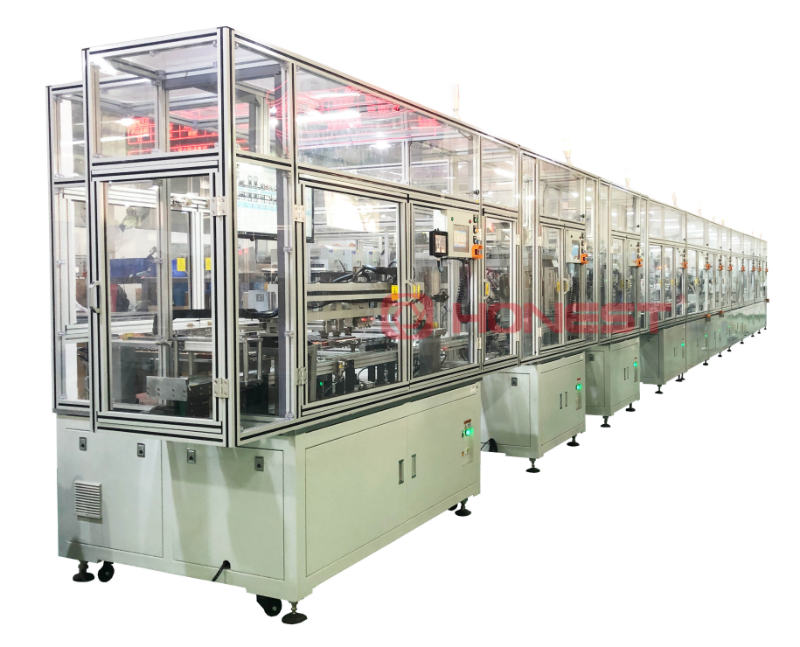

設備圖

綜上，通過合利士智能裝備，對于汽車水泵電機的定子組裝線通過先進的自動化機械設備，智能控制系統和設備檢測環節。不僅實現水泵電機定子能夠在汽車中發揮穩定的磁場、驅動轉子高效旋轉，還能夠降低電機的能量耗損、從而提高電機的效率。
