我們來看看扁線電機是如何生產出來的？

作者：合利士編輯：合利士來源： 70pai.cn 發布日期： 2022.06.14

信息摘要：

首先車規級的扁線非常的講究啊，對耐熱性、表面絕緣材料的性能和耐久度的要求都很高，工藝中的偏心度、而角都會影響電機的性能，所以生產線材本身的難…

首先車規級的扁線非常的講究啊，對耐熱性、表面絕緣材料的性能和耐久度的要求都很高，工藝中的偏心度、而角都會影響電機的性能，所以扁線電機生產線的材料本身的難度就很高，不是誰都能做的。

有了扁線就可以繞至發卡并把端部的絕緣層去掉，因?yàn)殂~線表面有絕緣涂層，所以大規模生產的時候既要保證效率又不能破壞涂層就非常有賴于先進的機器了。之后就是插紙，把發卡預裝在一個模具內，隨后再插入定子，這個時候端部很長，為了更好的固定和穩定度會用機器擰一下。因?yàn)榻宇^都擠到了一起，這就需要利用機器把接頭擴展開來調整好位置，再用激光等技術焊接，焊接也并不簡單，因?yàn)榘l(fā)卡不可能都完美整齊還是需要處理的，而且我們看到扁線的層數越多，需要焊接的點就越多，制造的時間就會越長。最后，還要做好涂層的保護以及接頭的處理。

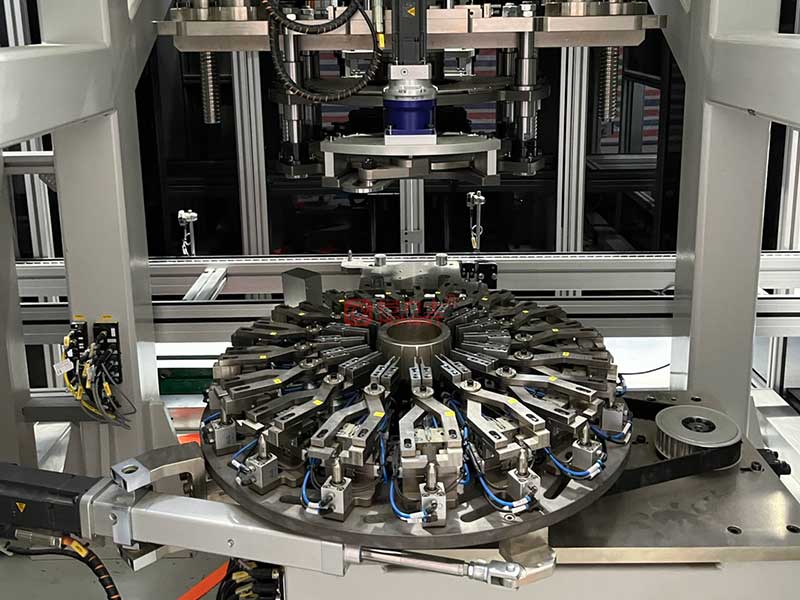

扁線電機擴口機

那肯定會有小伙伴問扁線繞組技術這么好，為什么還沒有運用到plaid版的碳纖維套筒電機上呢？這是因?yàn)閜laid的電機轉速可以高達20000轉，在超高速運轉下電機的頻率達到1,000赫茲以上，在高速段由于趨膚效應和臨近效應會使得更換扁線繞組的那部分效率優勢就不明顯，所以對超高轉速的電機扁線的優勢并不明顯。當然這是目前的技術條件下未來會不會有突破誰也說不準，如果未來plaid版的碳纖維套筒電機，在某一天更換了扁線，就說明又有了新的突破。

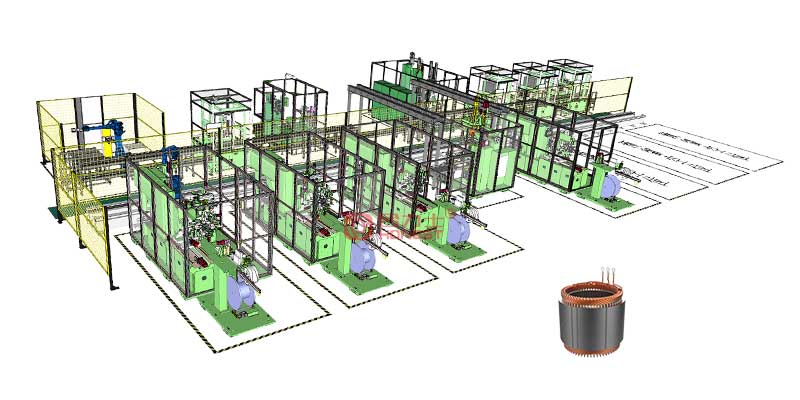

扁線電機生產線

當然除了超高轉速的趨膚效應，扁線電機空載反電勢調節的能力較弱也是個問題，這點也很重要，產品匹配不同電壓平臺調節空載反電勢的能力不如圓線電機，所以就有了特斯拉大規模更換電機是因?yàn)楫a(chǎn)能不足造成的這個傳言。
