扁線定子焊接機

定子焊接機是對已插好線的定子進行激光焊接的產線自動化設備、智能化程度較高，配套MES系統，設備自動固定線頭，可實現自動裝夾焊接保護工裝，同時配置有清潔機構，有效防止焊接過程中飛濺污染到定子。焊接機的工序流程：定子托板流入→讀碼→防護治具鎖緊→自動激光焊接→防護治具松開→托板放行等。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

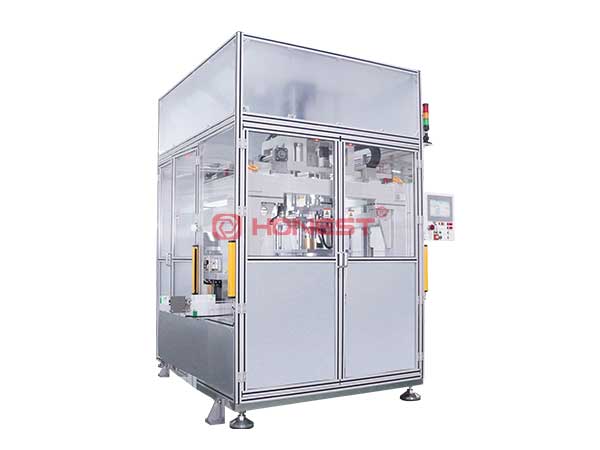

設備展示Product Display

1

設備采用模塊化、柔性化的設計
2

配置程序互鎖、仿型治工具、導向機構、保護機制和傳感器監測及報警系統
3

配置高精度傳感器、視覺檢測系統等，對銅線進行精準的焊接。

4

設備自動固定線頭，可實現自動裝夾焊接保護工裝
5

配置有清潔機構，有效防止焊接過程中飛濺污染到定子
6

配置有3D視覺相機，檢測焊點的高度，焊點外形

點擊查看相關視頻

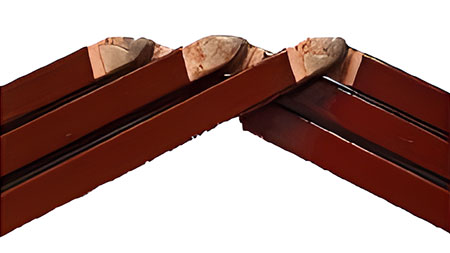

焊接圖

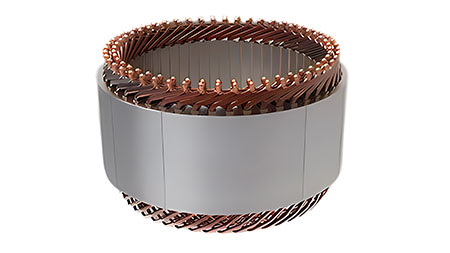

成品圖

設備參數 Product parameter

功能	參數
生產效率	96s/pcs
換款時間	30min
良品率	≥98%
稼動率	≥90%
電壓	AC 220V/380V 50HZ
氣壓	0.45MPa～0.65MPa
功率	6KW
自動化程度	全自動
控制方式	PLC + HMI
外觀尺寸	2400(L)2300(W)2500(H)mm
應用領域	扁線電機

熱品推薦 / Hot product

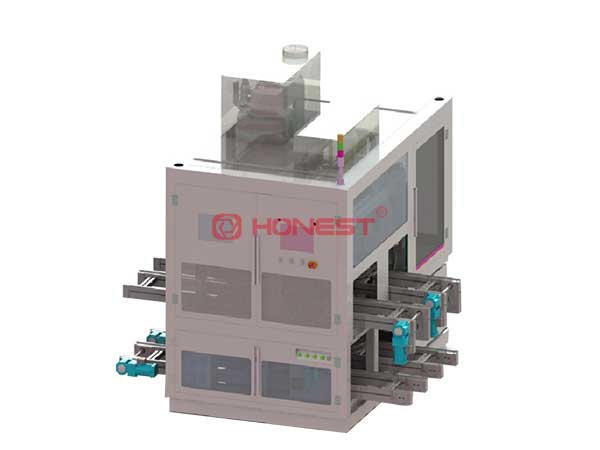

: 扁線定子免切平扭線機

第二代扁線定子免切平扭線機，扭線后無需進行切平，減少切平設備成本。由托盤入料手動升降機構、托盤倍速鏈、托盤定子定位頂升機構、定子龍門搬運機構、上下層絕緣紙保護針盤機構、扭頭機構、扭頭模具定位機構和托盤出料手動升降機構組成

: 新能源扁線定子裝配線滴漆設備

新能源扁線定子裝配線滴漆設備其滴漆工藝的旋轉傾斜功能使得滴漆頭能夠在0-90度內任意角度可調，這種設計極大地滿足了多角度分段滴漆工藝的需求。同時，該設備的高頻加熱功能能夠在滴漆過程中及時補溫，也可單機單機完成滴漆和凝膠，確保漆料在最佳的溫度下流動和固化。

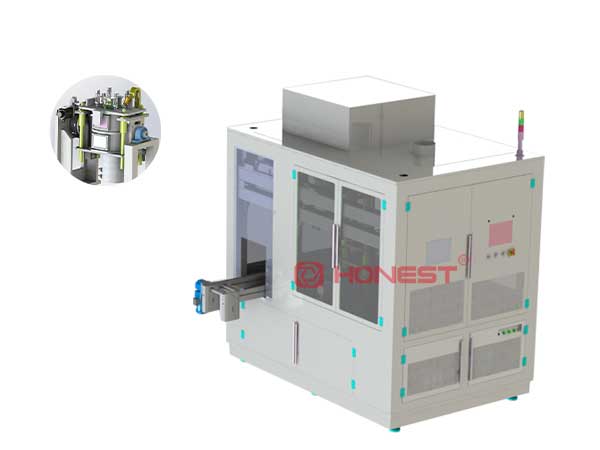

: 扁線定子切平機
