新能源驅動電機定子裝配生產線主要工序有:插槽紙:上料、激光打碼、插槽紙制線機:校直、去漆皮、2D/3D成型、插入線圈及線杯成型合裝:線杯插入、定子擴口、定子扭線、端部切平、定子焊接、入BUSBAR、焊接、性能測試、取線杯插入機構及地軌等
最高可適用于6線12層定子
模塊化設計,根據不同產能匹配相應數量設備,讓低投入快速擴產變成可能
柔性制線、配備制線模具>36種,治具庫可自動切換
關鍵零部件均采用精密設備自主加工,且實行壽命管理
生產數據實時追溯,上傳下發,與MES對接;帶有人臉識別系統
標準件均采用國際品牌

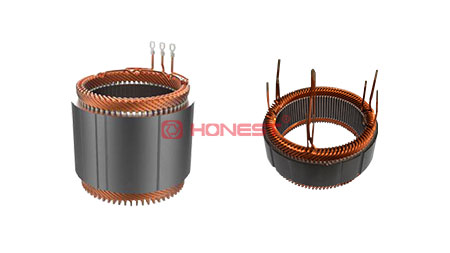

成品圖

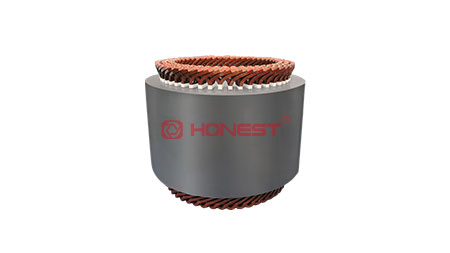

成品圖
功能 |
參數 |
生產效率 |
45S/PCS(6層48槽) |
電壓 |
AC三相380V |
氣壓 |
0.4-0.6MPa |
良品率 |
99%以上 |
功率 |
30KW |
稼動率 |
95%以上 |
控制方式 |
PLC總線控制 |
外觀尺寸 |
35000(L)*15000(W)*2500(H) mm |
