產品中心-電機裝配線
汽車水泵電機定子分塊式精密繞線設備

電機定子分塊式繞線設備用于直流無刷電機領域（汽車水泵電機），主要完成分塊定子繞線、成圓焊接、接線橋組裝及性能測試等工序。整線自動化程度高，具備RFID功能，產品可追溯；同時具有數據存儲系統，數據通過Excel表格存儲，具報表功能。整線采用先進的生產工藝，并輔以全方位、無死角的視覺檢測系統，提高了生產效率，同時使產品品質更加穩定。

服務熱線： 0755-21044479
設備簡介 / Introduction

設備展示 Product Display

  • 1

    船板帶RFID感應，可進行數據追溯

  • 2

    成圓焊接，同時激光焊接4道，焊接長度可調，配置視覺檢測系統，焊接過程可觀察

  • 3

    雙倍夾爪、切換的方式進行繞線上下料，六工位同時繞線

  • 4

    治具模塊化設計，轉款快速方便

  • 5

    整形時配置4處GT感應器檢測外徑，在高度方向上檢測2次，并生成同心度檢測

  • 6

    接線橋采用激光振鏡的方式焊接，具有焊接熔深可控、端子與漆包線無縫隙、避免高溫飛濺導致線傷等優點

點擊查看相關視頻

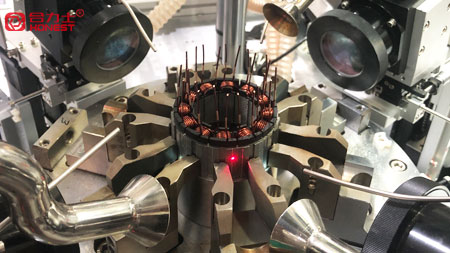

  • 電機定子分塊式繞線設備-特定圖.jpg

    特寫圖

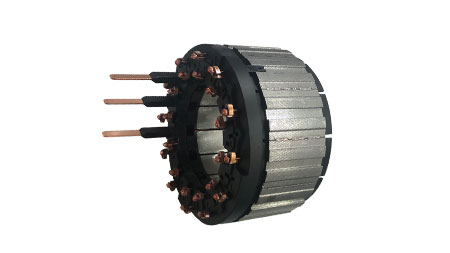

  • 電機定子分塊式繞線設備-定子.jpg

    定子圖

設備參數 Product parameter

功能

參數

生產效率

整體線節拍≤18s/pcs

兼容產品

線徑1-1.5mm，外徑60-100mm，疊高15-50mm的產品

換款時間

≤20min

良品率

99%以上

電壓

三相 AC 380V 50HZ

氣壓

0.45-0.65MPa

功率

整線約80KW

尺寸

21000(L)*3500(W)*2100(H)mm

控制方式

PLC + touch screen
