產品中心-電機裝配線
網絡變壓器自動繞線機

網絡變壓器自動繞線機應用于電子元器件行業，為網絡變壓器4532，5365，6553，3532等系列產品的生產提供解決方案。設備可為客戶量身打造，結合裝配生產工藝特點設計開發，滿足客戶對產品的設計加工需求及效率需求，工裝仿形設計，并充分運用各種高精度傳感器，以達到防呆防錯的效果。本設備主要完成磁芯骨架的上料、繞線、壓焊及下料工序。

服務熱線： 0755-21044479
設備簡介 / Introduction

設備展示 Product Display

  • 1

    3軸機械手采用伺服電機+絲桿+導軌結構


  • 2

    繞線機構預留單雙線切換功能的安裝位


  • 3

    夾具不對磁芯造成夾碎，夾裂



  • 4

    繞線工位帶切刀切線功能，切線位置可調節


  • 5

    繞線處排廢線機構通過真空吸取廢線


  • 6

    繞線整齊排列，不會出現疊繞、交叉，漆包線膜完好

  • 電感SMD測試包裝機-電感1.jpg

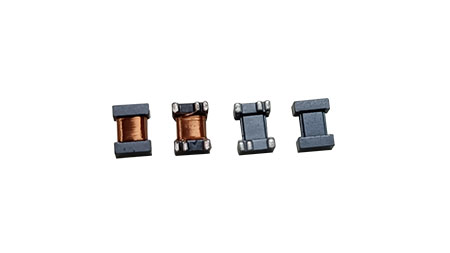

    電感圖

  • 電感SMD測試包裝機-電感2.jpg

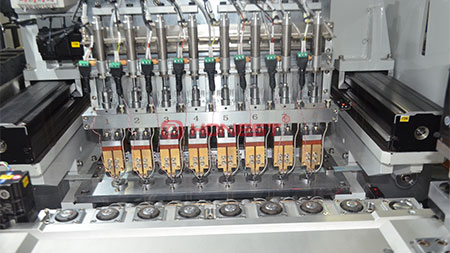

    細節圖

設備參數 Product parameter

功能

參數

生產效率

50s/8pcs

適用線徑

0.04~0.12mm

主軸精度

±0.02mm

繞線方向

順時針、逆時針方向均可繞線（由電極面看）

繞線方式

單雙線可切換

換款時間

≤10min

良品率

≥97％

稼動率

≥95％

電壓

380V三相電壓，頻率50HZ

氣壓

0.4-0.6Mpa

功率

13KW

重量

約2500kg（含線架）

控制方式

PLC+HMI

外觀尺寸

2194(L)*1447(W)*2195(H)mm

應用領域

電子元器件（網絡變壓器）
