信息摘要：
無刷內繞定子作為電機的重要組成部分，其不同分類主要基于其工藝結構特點、繞線方式以及應用場景等多個維度；無論是接線端子式定子、刺破式定子以及盤…
無刷內繞定子是電機結構中的關鍵部件，與轉子一同構成了電機的動力系統。無刷內繞定子主要由線圈和鐵芯組成，線圈纏繞在鐵芯上，當線圈通電時，會產生旋轉磁場，為電機提供動力，并確保電機的穩定運行。作為電機的重要組成部分，其不同分類主要基于其工藝結構特點、繞線方式以及應用場景等多個維度；無論是接線端子式定子、刺破式定子以及盤線式定子，它們都是電機制造中定子部分的不同設計和連接方式，每種方式都有其獨特的工藝特點和應用優勢。
一、接線端子式定子：通過接線端子設計與外部電源或控制系統實現高效、穩定的連接，為電路的正常運行和設備的穩定工作提供了有力保障。在工藝制造過程中，經過一系列精細的組裝工藝和焊接技術，確保了其高品質的生產；
①引線側絕緣支架上下骨架的插入，有效防止絕緣架翹起、縫隙等，從而確保電氣連接的穩定性和可靠性。

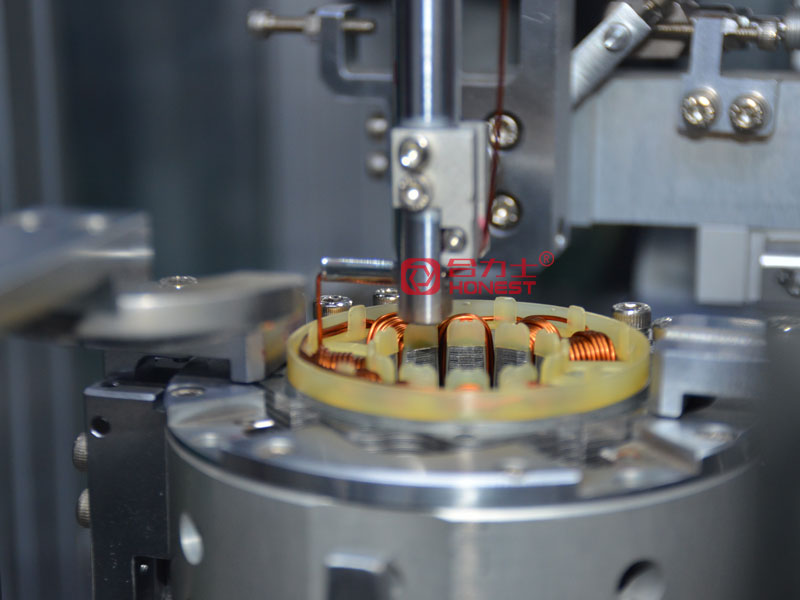

②接線端子式定子在繞線工藝上也有著獨特的優勢，內繞機可自動完成漆包線的繞制、掛線、換槽、剪線、下料等流程，能夠根據不同的應用需求和場景對繞線方式進行選擇（例：三角形繞法△接法、星型接法Y接法、下過渡線等）以實現最優的電氣性能。
③通過電阻焊將銅線與端子焊接在一起，可以實現高效率、低變形的自動化生產，確保焊接質量。

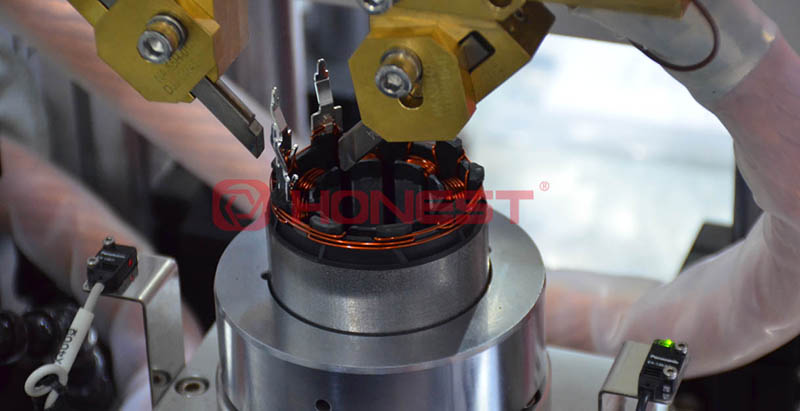

二、刺破式定子：與接線端子式定子不同于主要在端子與銅線的連接方式，通過刺破工具破壞銅線漆膜，實現端子與銅線的導通。這種設計不僅免去了剝漆的繁瑣步驟，還能有效防止氧化和虛焊問題的出現。且通過壓平鐵芯表面，消除了不規則形狀和毛刺，從而提高了定子磁路的導磁性和能效。這種定子類型因其免剝漆、防止氧化等優點。
三、盤線式定子：其結構特點主要體現在定子線圈的排列方式上采用特殊的線圈布局，將銅線繞制在定子鐵芯上，形成緊湊的線圈結構，使得線圈呈現出一種盤繞的形態。
①工藝制造過程中，設備自動化程度較高，能夠自動將線圈打入槽中，對槽紙長度、長度設備以及鐵芯貼合等關鍵參數進行精確管控。
②內繞機使得漆包線的繞制、卷線圈數、卷線速度以及卷線拉力等關鍵步驟得以精確完成，確保了線圈繞制的質量。除此之外，為了增強絕緣效果，相間絕緣紙的插入以及槽紙的插入都是關鍵步驟。這些步驟通常需要人工操作，以確保絕緣紙和槽紙能夠準確、牢固地插入到線圈之間，從而有效地隔離兩線圈，防止電氣故障的發生。
③在線圈繞制完成后，還需要進行一系列的后處理步驟。例如，人工整理線束、使用磨線機去除中性點銅線外漆膜等。這些步驟對于提升線圈的整體性能和穩定性至關重要。最后，通過性能測試來確保定子能夠滿足設計要求和使用需求。
以上，要實現
無刷內繞定子繞線高效且穩定的連接，需要從工藝制造、連接方式、設備自動化程度等多個方面進行綜合優化。通過了解接線端子式定子、刺破式定子以及盤線式定子在無刷內繞定子段中各具特色，各自在作用、工藝特點和優勢方面有所不同，但最終目的都是確保無刷內繞定子在電機中發揮出最佳的性能和穩定性。在實際應用中，可以根據電機的具體需求和環境選擇適合的定子工藝類型。
