雙飛叉鏈板式精密繞線機

本設備為雙飛叉鏈板式繞線機，由人工取/放定子，主電機驅動兩個飛叉同時進行繞線，繞線過程中各軸配合，自動完成線包排線和過線，末線自動剪斷；配置伺服張力器，為繞線時提供穩定的張力和張力監控，且具備斷線報警功能。主要工序：定子上料→掛始線→繞線→排線→剪末線→下料等工序。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示Product Display

1

設備符合人體工程學設計，操作簡單易上手
2

設備具有開門安全保護功能
3

設備具有氣壓安全保護功能

4

設備實時提示各種誤操作、不良狀態
5

提示異常位置，方便人工操作
6

產品繞線后電阻浮動值控制±3%以內

點擊查看相關視頻

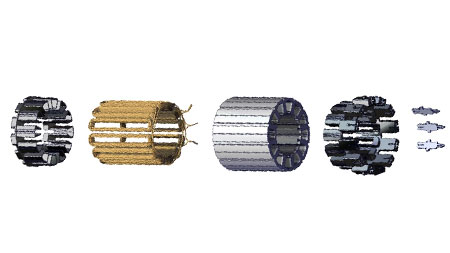

分體圖

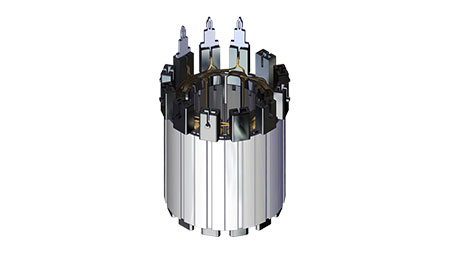

成品圖

設備參數 Product parameter

功能	參數
效率	≤60S/件
良品率	≥99%
稼動率	≥95%
氣壓	0.4~0.7MPa
功率	≈6.3kw
電源	AC380V 50HZ
控制方式	人機界面、PLC、通訊模塊
外觀尺寸	1769(L)847(W)2311(H)mm
應用領域	汽車領域真空泵
