產品中心-電機裝配線
三工位分塊定子繞線機
本設備應用于汽車行業（電動助力轉向系統），為EPS無刷電機核心—繞線設備提供解決方案。設備采用柔性化、模塊化的設計，一方面使設備可實現不同線徑、定子外徑及疊厚的定子繞線，兼容范圍廣，轉款換型便捷；另一方面使得設備更加美觀，結構更加整潔，便于后期維護保養。工藝流程：自動上料，繞線，去漆皮，剪線，剪余線頭，退料等工序。
服務熱線： 0755-21044479
設備簡介 / Introduction

設備展示Product Display

  • 1

    臥式平繞、三工位繞線，獨立主軸

  • 2

    配置待料機構，上料時不會影響設備繞線

  • 3

    配置伺服張力器，張力穩定，張力上下限設定，超差報警

  • 4

    排線整齊，層次分明，外觀高度一致

  • 5

    在人機界面可以進行繞線動作編輯及參數設定

  • 6

    裝配的每一處均需檢漏和放錯

點擊查看相關視頻

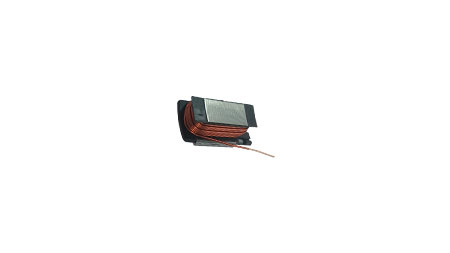

  • 分體圖

    分體圖

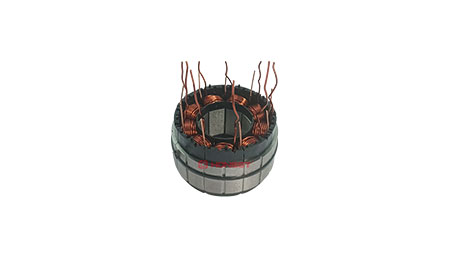

  • 成品圖

    成品圖

設備參數 Product parameter

功能

參數

效率

分塊：≤40s/3pcs，雙連：≤80s/3pcs

良品率

≥99.5%

稼動率

≥90%

氣壓

≥0.6Mpa

功率

9Kw

電壓

三相/AC 380V/50Hz

控制方式

PLC+HMI

外觀尺寸

2100（L）*2209(W)*1967(H)mm

應用領域

EPS無刷平臺定子（汽車行業，電動助力轉向系統）

熱品推薦 / Hot product

三工位分塊定子繞線機-空調壓縮機定子自動繞線機-合利士智能裝備

三工位分塊定子繞線機-空調壓縮機定子自動繞線機-合利士智能裝備

本設備為分塊定子繞線機，繞線治具由輸送線托盤來料，機械手自動抓取繞線治具上/下料，采用立式模芯繞線法，三主軸同步進行繞線，繞線過程中各軸相互配合，完成線包排線和過線，過線時自動套入套管，末線自動剪斷；三組線皆可進行不良識別與不良追溯，配置伺服張力器控制繞線張力（可調節），為繞線時提供穩定的張力控制和張力監控，且具備斷線報警功能，兼容使用線徑φ0.7-φ1.2mm的定子產品,設備結構采用柔性化、模塊化的設計，讓設備可實現不同線徑、定子外徑及疊厚的定子繞線，兼容范圍廣，轉款換型便捷，還有利于后期維護保養。
定子熱套繞線設備

定子熱套繞線設備

本設備應用于汽車行業（汽車側門電機），采用柔性化、模塊化的設計，一方面使設備兼容范圍廣，轉款換型便捷；另一方面使得設備更加美觀，結構更加整潔，便于后期維護保養。由于人性化、智能化的設計，讓人機交互更加友好，設備操作更加簡單便捷，同時也讓生產過程的安全及產品的品質得到保證。設備主要工序：上料（定子＆外殼）→雙手啟動→外殼高頻加熱→定子＆外殼壓裝→下料等。
雙飛叉鏈板式精密繞線機

雙飛叉鏈板式精密繞線機

本設備為雙飛叉鏈板式繞線機，由人工取/放定子，主電機驅動兩個飛叉同時進行繞線，繞線過程中各軸配合，自動完成線包排線和過線，末線自動剪斷；配置伺服張力器，為繞線時提供穩定的張力和張力監控，且具備斷線報警功能。主要工序：定子上料→掛始線→繞線→排線→剪末線→下料等工序。
定子雙工位精密繞線機

定子雙工位精密繞線機

定子雙工位繞線機應用于直流無刷電機領域，采用模塊化、柔性化的設計，主要完成定子掛線、繞線、排線、換極、剪線等工序，實現進出線排線整齊緊密，一致性好，無線傷，產品的質量和外觀有保證。
