定子齒芯骨架精密繞線機

定子鐵芯骨架自動繞線機用于定子鐵芯骨架組裝以及定子鐵芯繞線；對于易錯裝、漏裝、反裝的零部件，采用工藝手段減少或避免出現錯裝、漏裝、反裝等現象；設備裝配的每一處均配置檢漏和防錯機構，并給出相應的提醒。設備工藝有：定子鐵芯線架組裝 → 定子鐵芯組入治具 → 定子繞線。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示Product Display

1

配置高精度傳感器
2

設備符合人體工程學設計
3

設備操作簡單易上手

4

設備實時提示各種誤操作、不良狀態等
5

設備配置專用的安全光柵、安全門鎖
6

單機預留了自動線對接口，后續可嫁接于定子組裝自動線

點擊查看相關視頻

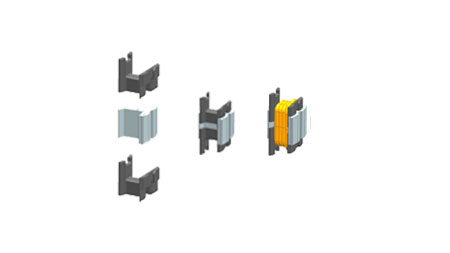

散件圖

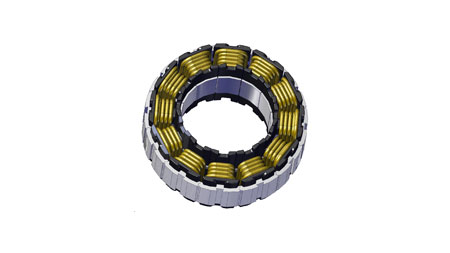

成品圖

設備參數 Product parameter

功能	參數
效率	30S/PCS
繞線速度	180S/PCS, 與產品尺寸、線徑相關，具體速度需根據產品給定
兼容范圍	兩款產品
良品率	≥99%
稼動率	≥95%
電源	AC380V/AC220V 50HZ
氣壓	0.4~0.7Mpa
功率	≈11kW
外觀尺寸	3700(L)2700(W)2000(H)mm
