雙工位分塊扁線精密繞線機

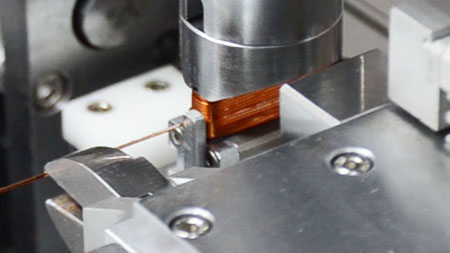

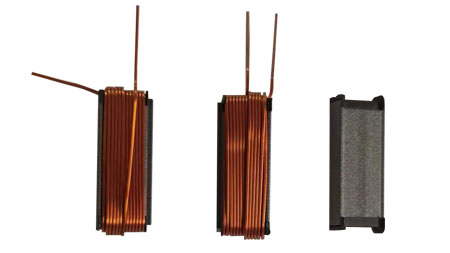

雙工位分塊扁線繞線機由人工組裝好定子鐵芯和絕緣骨架，并上料至繞線工位，雙手啟動功能防止誤操作；設備配置X軸驅動線嘴左右移動，配置Y軸驅動線嘴前后移動，配置Z軸驅動線嘴上下移動，配置V軸驅動繞線主軸旋轉，實現精密排線。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

功能	參數
繞線速度	20S/PCS / 600r/min
適用線徑	0.78*0.78mm（包括表層絕緣層厚度）
繞線方式	配X軸驅動左右移動，配置Y軸驅動飛叉前后移動，配置Z軸驅動飛叉移動，配V軸驅動繞線主軸旋轉
線尾處理	線尾點膠固定
功率	7.5Kw（繞線機）+4Kw（吸塵器轉）
外觀尺寸	1194(L)1975(W)2038(H)mm

: 三工位分塊定子繞線機-空調壓縮機定子自動繞線機-合利士智能裝備

本設備為分塊定子繞線機，繞線治具由輸送線托盤來料，機械手自動抓取繞線治具上/下料，采用立式模芯繞線法，三主軸同步進行繞線，繞線過程中各軸相互配合，完成線包排線和過線，過線時自動套入套管，末線自動剪斷；三組線皆可進行不良識別與不良追溯，配置伺服張力器控制繞線張力（可調節），為繞線時提供穩定的張力控制和張力監控，且具備斷線報警功能，兼容使用線徑φ0.7-φ1.2mm的定子產品,設備結構采用柔性化、模塊化的設計，讓設備可實現不同線徑、定子外徑及疊厚的定子繞線，兼容范圍廣，轉款換型便捷，還有利于后期維護保養。

: 定子熱套繞線設備

本設備應用于汽車行業（汽車側門電機），采用柔性化、模塊化的設計，一方面使設備兼容范圍廣，轉款換型便捷；另一方面使得設備更加美觀，結構更加整潔，便于后期維護保養。由于人性化、智能化的設計，讓人機交互更加友好，設備操作更加簡單便捷，同時也讓生產過程的安全及產品的品質得到保證。設備主要工序：上料（定子＆外殼）→雙手啟動→外殼高頻加熱→定子＆外殼壓裝→下料等。

: 三工位分塊定子繞線機

本設備應用于汽車行業（電動助力轉向系統），為EPS無刷電機核心—繞線設備提供解決方案。設備采用柔性化、模塊化的設計，一方面使設備可實現不同線徑、定子外徑及疊厚的定子繞線，兼容范圍廣，轉款換型便捷；另一方面使得設備更加美觀，結構更加整潔，便于后期維護保養。工藝流程：自動上料，繞線，去漆皮，剪線，剪余線頭，退料等工序。

: 雙飛叉鏈板式精密繞線機

本設備為雙飛叉鏈板式繞線機，由人工取/放定子，主電機驅動兩個飛叉同時進行繞線，繞線過程中各軸配合，自動完成線包排線和過線，末線自動剪斷；配置伺服張力器，為繞線時提供穩定的張力和張力監控，且具備斷線報警功能。主要工序：定子上料→掛始線→繞線→排線→剪末線→下料等工序。
