產品中心-電機裝配線
展開式直排定子精密繞線機
展開式直排定子繞線機采用飛叉方式繞線，具待料功能，采用獨立軸排線，以保證排線的平整。采用松下PLC控制，采用松下伺服電機，X.Y.Z軸配合纏端子，X.Y.Z.S軸配合過線，U軸獨立排線。
服務熱線： 0755-21044479
設備簡介 / Introduction

設備展示 Product Display

  • 1

    采用松下PLC控制

  • 2

    具待料功能

  • 3

    采用獨立軸排線，以保證排線的平整

  • 4

    采用飛叉方式繞線

  • 5

    繞線速度5000R/min

  • 6

    非標可以定制

點擊查看相關視頻

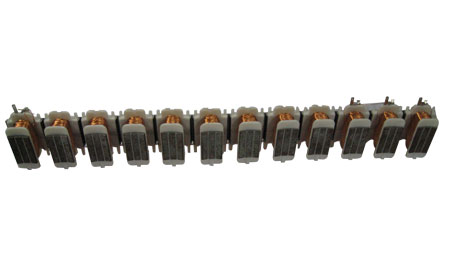

  • 展開式直排定子繞線機-繞好線.jpg

    繞線圖

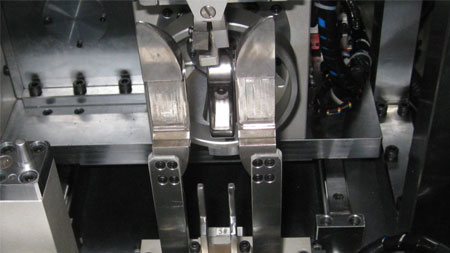

  • 展開式直排定子繞線機-特寫圖.jpg

    繞線圖

設備參數 Product parameter

功能

參數

適用型號

定子長度小于340mm(即外徑小于φ108)，定子總高度小于60mm

適用線徑

φ0.1-φ0.6mm

線頭、線尾處理

自動處理

待料有無

有

繞線速度

最高5000R/min

電源

AC 單相 200V 50Hz 5KW

氣壓

0.4-0.6MPa

外觀尺寸

1720(L)*1100(W)*1680(H)mm
